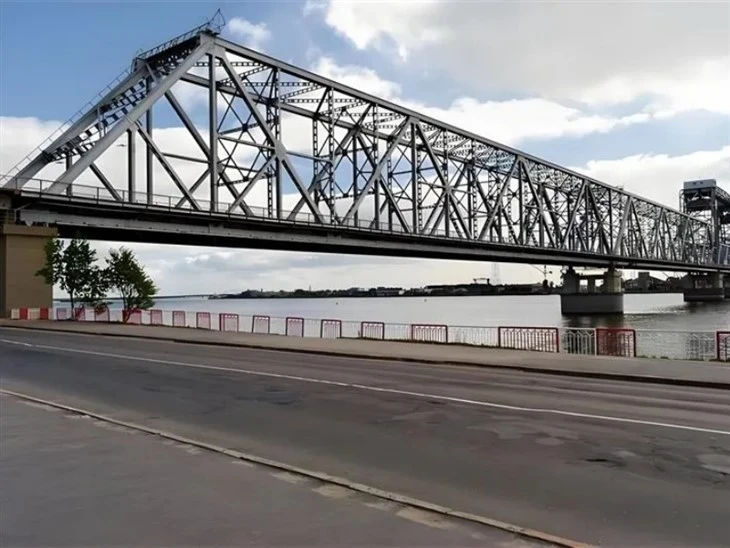

स्टील स्ट्रक्चर ब्रिज ट्रस

स्टील स्ट्रक्चर ब्रिज ट्रस का लेआउट और कनेक्शन ब्रिज डिजाइन और निर्माण में महत्वपूर्ण लिंक हैं, जो ब्रिज की स्थिरता, सुरक्षा, सेवा जीवन और अर्थव्यवस्था से संबंधित हैं। स्टील संरचना ब्रिज ट्रस के लेआउट और कनेक्शन के लिए मुख्य विचार और डिजाइन विधियां निम्नलिखित हैं:

(1) अवधि और भार विश्लेषण

स्पैन गणना: ब्रिज ट्रस का लेआउट पहले ब्रिज के स्पैन के आधार पर निर्धारित किया जाना चाहिए, और स्पैन का आकार डिजाइन की कुंजी है। यह सुनिश्चित करने के लिए कि ट्रस इन भारों को प्रभावी ढंग से साझा कर सकता है, यातायात प्रवाह, पुल डेक की चौड़ाई और भार (जैसे वाहन भार, पैदल यात्री भार, पवन भार, आदि) के आधार पर संरचनात्मक विश्लेषण करें।

भार वितरण: ब्रिज ट्रस डिज़ाइन को इस बात पर विचार करने की आवश्यकता है कि ट्रस पर विभिन्न प्रकार के भार (जैसे लाइव लोड, डेड लोड, तापमान भार इत्यादि) कैसे वितरित किए जाते हैं, और संरचनात्मक विश्लेषण के माध्यम से उचित संरचनात्मक आयाम और नोड स्थिति की गणना की जाती है।

(2) ट्रस का ज्यामितीय आकार और व्यवस्था

ब्रिज स्पैन और गहराई के बीच संबंध: बड़े स्पैन ब्रिज ट्रस को अक्सर त्रिकोण, आयत या उल्टे त्रिकोण जैसी ज्यामितीय आकृतियों में व्यवस्थित किया जाता है। सामान्य प्रकार के ट्रस में समतल ट्रस और स्थानिक ट्रस शामिल हैं।

ट्रस का डिज़ाइन व्यावहारिक आवश्यकताओं को पूरा करना चाहिए: लंबे पुलों के लिए, समर्थन के लिए आमतौर पर कई ट्रस सिस्टम की आवश्यकता होती है; चौड़े पुलों के लिए, द्वितीयक ट्रस जोड़ना या मुख्य ट्रस के डिज़ाइन को मजबूत करना आवश्यक हो सकता है।

समर्थन स्थिति चयन: समान संरचनात्मक तनाव सुनिश्चित करने के लिए ट्रस का समर्थन आम तौर पर दोनों सिरों पर या पुल के बीच में सेट किया जाता है (यदि यह एक मल्टी स्पैन पुल है)। सपोर्ट फॉर्म में फिक्स्ड बियरिंग, हिंगेड बियरिंग आदि हो सकते हैं।

(3) ट्रस और ब्रिज डेक संरचना का संयोजन

ट्रस आमतौर पर पुल की ऊपरी संरचना का मुख्य भार वहन करने वाला हिस्सा होता है, और पुल डेक के साथ इसके संयोजन के लिए समर्थन बिंदुओं और कनेक्शन विधियों की उचित व्यवस्था की आवश्यकता होती है ताकि यह सुनिश्चित किया जा सके कि पुल डेक का भार प्रभावी ढंग से प्रेषित किया जा सके। ट्रस, और फिर ट्रस के विभिन्न नोड्स के माध्यम से पुल के समर्थन तक प्रेषित किया गया।

(4) ब्रिज ट्रस की ऊंचाई और गहराई

ट्रस की ऊंचाई और गहराई पुल की वहन क्षमता और कठोरता से संबंधित है। उचित ट्रस ऊंचाई पुलों को लोड के तहत अच्छी स्थिरता बनाए रखने में मदद करती है। ट्रस की ऊंचाई आम तौर पर पुल की अवधि, भार और डिजाइन आवश्यकताओं के अनुरूप होती है।

(1) नोड कनेक्शन विधि

वेल्डिंग कनेक्शन: स्टील संरचना ब्रिज ट्रस में वेल्डिंग आमतौर पर इस्तेमाल की जाने वाली कनेक्शन विधि है, खासकर नोड कनेक्शन पर। वेल्डिंग उच्च-शक्ति और सघन कनेक्शन प्रदान कर सकता है, जो बड़े भार सहन करने वाले भागों के लिए उपयुक्त है, और आमतौर पर जटिल त्रिकोणीय या अन्य अनियमित आकार के ट्रस नोड्स के लिए उपयोग किया जाता है।

बोल्ट कनेक्शन: बोल्ट कनेक्शन एक सामान्य कनेक्शन विधि है, जो ब्रिज ट्रस के विभिन्न हिस्सों के लिए उपयुक्त है, खासकर जब नोड्स को अलग करने या बनाए रखने की आवश्यकता होती है। उच्च शक्ति वाले बोल्ट मजबूत कनेक्शन बल प्रदान कर सकते हैं और निर्माण में आसान हैं। बोल्ट कनेक्शन आमतौर पर पुलों की ऊर्ध्वाधर और क्षैतिज शाखा नोड्स के लिए उपयोग किया जाता है।

रिवेट कनेक्शन: रिवेट कनेक्शन का उपयोग अभी भी कुछ पुराने इस्पात संरचना पुलों में किया जाता है। रिवेटेड कनेक्शन वेल्डिंग और बोल्टेड कनेक्शन के समान लचीले नहीं होते हैं, लेकिन वे अभी भी कुछ पुराने जमाने की ट्रस संरचनाओं के लिए प्रभावी हैं।

(2) नोड डिज़ाइन

सरल समर्थित नोड्स: सरल समर्थित नोड्स का उपयोग आमतौर पर उन पुलों में किया जाता है जिनके लिए यूनिडायरेक्शनल भार वहन करने की आवश्यकता होती है, आमतौर पर ब्रिज ट्रस के दोनों सिरों पर। सरल समर्थित नोड्स सहायक बीयरिंगों के माध्यम से पुल के अन्य हिस्सों से जुड़े हुए हैं, जिससे भार के हस्तांतरण की सुविधा मिलती है।

निश्चित नोड्स: उन हिस्सों के लिए जो बड़े झुकने वाले क्षणों को सहन करते हैं, ब्रिज ट्रस नोड्स को निश्चित नोड्स के रूप में डिज़ाइन किया जा सकता है। निश्चित नोड्स संरचना की स्थिरता को बढ़ा सकते हैं और पुलों के मुख्य ट्रस भाग के लिए उपयुक्त हैं।

आर्टिकुलेटेड नोड्स: ऐसे डिज़ाइनों में जिनमें ट्रस रोटेशन या महत्वपूर्ण विरूपण की अनुमति की आवश्यकता होती है, आर्टिकुलेटेड नोड्स का उपयोग किया जा सकता है। व्यक्त कनेक्शन संरचना की कठोरता को कम कर सकते हैं, जिससे यह तापमान और भार परिवर्तन जैसे कारकों के कारण होने वाली विकृतियों के अनुकूल हो सकता है।

(3) ट्रस और सपोर्ट के बीच संबंध

ट्रस का समर्थन ब्रिज ट्रस का एक महत्वपूर्ण कनेक्टिंग हिस्सा है। समर्थन कनेक्शन के डिज़ाइन को लोड के तहत पुल की स्थिरता सुनिश्चित करनी चाहिए। बियरिंग्स के रूपों को निश्चित बियरिंग्स, हिंगेड बियरिंग्स और रोलिंग बियरिंग्स में विभाजित किया जा सकता है। बीयरिंगों के चयन में पुल पर पड़ने वाले भार के प्रकार, भूवैज्ञानिक स्थितियों और पुल की डिजाइन आवश्यकताओं को ध्यान में रखा जाना चाहिए।
