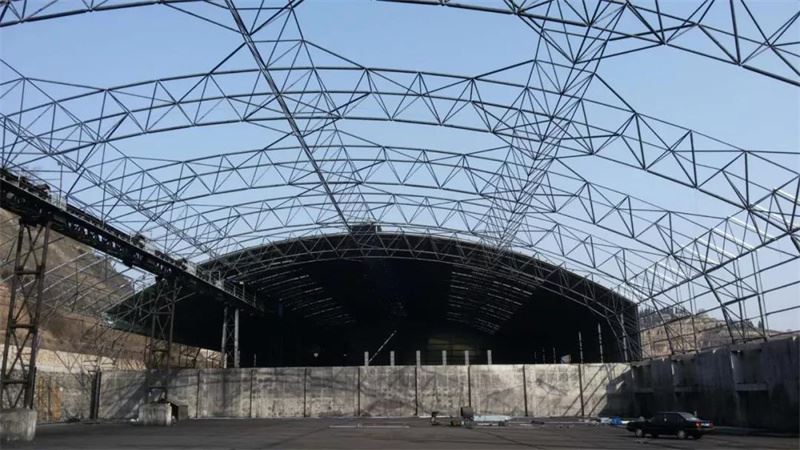

बोल्ट बॉल ग्रिड कोयला शेड का हल्का डिजाइन



बोल्ट बॉल ग्रिड सिस्टम ने संरचनात्मक दक्षता और भौतिक अर्थव्यवस्था के बीच एक इष्टतम संतुलन की पेशकश करके कोयला भंडारण सुविधा डिजाइन में क्रांति ला दी है। ये अंतरिक्ष फ्रेम संरचनाएं पारंपरिक स्टील संरचनाओं की तुलना में 30-40% वजन में कमी के दौरान 120 मीटर से अधिक बड़े स्तंभ-मुक्त स्पैन प्रदान करती हैं।





उच्च शक्ति वाले स्टील Q460C (FY =460 MPA) पारंपरिक Q345B को महत्वपूर्ण संपीड़न सदस्यों में बदल देता है, जिससे 20% छोटे क्रॉस-सेक्शन सक्षम होते हैं। दीवार की मोटाई के साथ खोखले गोलाकार नोड्स 12-18 मिमी के लिए सटीक-इंजीनियरिंग के साथ वजन कम करते हुए ताकत बनाए रखते हैं। सिस्टम तनाव ग्रेडिएंट्स के साथ अलग-अलग सदस्य व्यास (60-180 मिमी) का उपयोग करता है, यह सुनिश्चित करना सामग्री वितरण वास्तविक लोड पथों का अनुसरण करता है।





डबल-लेयर हाइपरबोलिक पैराबोलॉइड ग्रिड कोयला शेड अनुप्रयोगों के लिए बेहतर कठोरता-से-वजन अनुपात प्रदर्शित करता है। अनुकूलित ग्रिड ज्यामिति सुविधाएँ:

● 3-4M मॉड्यूल आकार निर्माण दक्षता और संरचनात्मक प्रदर्शन को संतुलित करता है

● इष्टतम लोड ट्रांसफर के लिए विकर्ण सदस्य कोण 45-60 डिग्री पर बनाए रखा गया

● परिधि संपीड़न के छल्ले जो भारी किनारे के बीम को खत्म करते हैं





पेटेंट बोल्ट बॉल जोड़ों को 95% कनेक्शन दक्षता प्राप्त होती है:

● नियंत्रित प्रीलोड तनाव के साथ उच्च शक्ति 10.9 ग्रेड बोल्ट

● 0.1 मिमी सहिष्णुता के भीतर सटीक-मशीन गोलाकार संपर्क सतहों

● स्व-लॉकिंग वॉशर सिस्टम कंपन को ढीला करने से रोकते हैं





कोयला भंडारण गतिशीलता को विशेष विश्लेषण की आवश्यकता होती है:

● गैर-समान अधिभार भार 1.5 गुना मानक बल्क सामग्री कारकों पर मॉडलिंग किया गया

● सामग्री स्लाइडिंग प्रभावों को शामिल करते हुए भूकंपीय विश्लेषण

● अम्लीय कोयला वातावरण के लिए जंग सुरक्षा प्रणाली

● धूल विस्फोट दबाव परिदृश्य 75kpa तक





लाइटवेट सिस्टम छोटे क्रेन के साथ तेजी से इरेक्शन को सक्षम बनाता है। 15x15m तक के preassembled ग्रिड खंडों को एकल संचालन में उठाया जा सकता है। साइट बोल्टिंग वेल्डिंग आवश्यकताओं को 80%तक कम कर देती है, दोनों श्रम लागत और निर्माण उत्सर्जन में कटौती करती है।





जीवनचक्र विश्लेषण से पता चलता है:

● प्रति वर्ग मीटर 35% कम स्टील की खपत

● नींव की लागत में 50% की कमी

● 25% छोटा निर्माण कार्यक्रम

● 60 किग्रा CO2/m ● कार्बन बचत को मूर्त रूप दे रहा है





डिजाइन शामिल है:

● निरीक्षण पहुंच के लिए चलने योग्य ऊपरी कॉर्ड सदस्य

● उच्च-जंग ज़ोन में बदली बलि एनोड नोड्स

● एकीकृत धूल हटाने प्रणाली बढ़ते बिंदु





पूर्ण परियोजनाएं प्रदर्शित करती हैं:

● पूर्ण लोड के तहत स्पैन के 1/400 के तहत विक्षेपण सीमाएं

● 3Hz से ऊपर की प्राकृतिक आवृत्तियाँ सामग्री प्रतिध्वनि को रोकती हैं

● संयुक्त कोटिंग सिस्टम के माध्यम से 100-वर्ष का क्षरण संरक्षण





उभरती हुई प्रौद्योगिकियों में शामिल हैं:

● स्मार्ट सेंसर रियल-टाइम लोड मॉनिटरिंग के लिए नोड्स में एम्बेडेड

● रखरखाव को कम करने वाले स्व-सफाई नैनोकोटिंग्स

● महत्वपूर्ण सदस्यों के लिए हाइब्रिड कार्बन फाइबर सुदृढीकरण



यह हल्का दृष्टिकोण बोल्ट बॉल ग्रिड को आधुनिक कोयला भंडारण के लिए पसंदीदा समाधान बनाता है, आर्थिक और पर्यावरणीय लाभों के साथ तकनीकी प्रदर्शन का संयोजन करता है। डिजाइन दिशानिर्देश GB 50135-2019 में उपलब्ध हैं, अंतरराष्ट्रीय परियोजनाओं के साथ संशोधित AISC/EN मानकों को सफलतापूर्वक लागू किया गया है।
